Dans le cadre des projets de bricolage, la conception d’un système de lames orientables efficace représente un défi passionnant, mêlant techniques de mécanique et souci du détail. Ce mécanisme offre une polyvalence notable : gestion de la lumière, ventilation naturelle, isolation thermique et protection phonique. Son principal avantage est, sans surprise, la modulation progressive de l’ombre et de la ventilation selon les besoins, pour un confort optimal en toute saison. En fabriquant soi-même ce dispositif, on obtient non seulement une solution parfaitement adaptée à son espace, mais également une satisfaction personnelle doublée d’économies substantielles. La précision des réglages et la robustesse de l’ensemble garantissent la durabilité du système et sa facilité d’entretien.
Résumé de l’article :
- Choisir le bon mécanisme selon vos objectifs : contrôle solaire, ventilation, isolation.
- Matériaux à privilégier : aluminium extrudé et bois pour robustesse et isolation.
- Assemblage précis des axes, articulations et lames pour une rotation fluide.
- Installation soignée avec réglages minutieux des angles pour une performance optimale.
- Entretien régulier garantit longévité et efficacité, avec des conseils pratiques.
Choisir et comprendre le mécanisme efficace pour une lame orientable
Avant de plonger dans la fabrication, il est crucial de comprendre les fondations mécaniques d’un système de lame orientable. Le terme mécanisme recouvre ici l’ensemble des composants qui permettent la rotation de la lame autour d’un axe fixé, ainsi que son maintien en position grâce à une articulation robuste. L’important est d’atteindre un ajustement précis et durable pour assurer un mouvement fluide sans jeu excessif, empêchant notamment les vibrations sous l’effet du vent.
Pour cela, je recommande de partir d’un concept simple mais efficace : une axe central solide supportant la lame, fixée par une articulation bien conçue autorisant la rotation. Cette conception favorise une bonne stabilité et facilite la maintenance, puisqu’elle réduit le risque d’usure irrégulière. Parmi les types de mécanismes fréquemment rencontrés, le système à axe central reste le plus adapté à un usage amateur souhaitant un résultat professionnel, tout en étant facile à installer et à régler.
Par exemple, l’utilisation d’une tige filetée en inox ou d’un tube métallique pour l’axe s’avère un choix judicieux. L’axe doit être parfaitement aligné et fixé sur un cadre rigide, qui garantit la robustesse de l’ensemble. Ensuite, l’articulation demande un trou ou un manchon ajusté pour permettre une rotation fluide tout en limitant au maximum les frottements. Disposer de biellettes ou de petites crémaillères pour synchroniser plusieurs lames est aussi une technique intéressante lorsque plusieurs éléments doivent tourner simultanément.
Il ne faut pas oublier la nécessité d’un dispositif de verrouillage. Il peut s’agir d’une goupille que l’on peut insérer dans différents trous de l’axe pour choisir l’angle de rotation. Cette solution mécanique simple garantit que la lame reste bien en place même lorsque le vent souffle fort, évitant ainsi tout jeu gênant. De plus, cela facilite les ajustements saisonniers en hiver ou en été, où les besoins en lumière et ventilation varient considérablement.
Le choix entre une commande manuelle, une commande par câble ou une motorisation influence aussi la conception. J’opte souvent pour une manivelle démultipliée pour des installations moyennes, simple à mettre en œuvre et fiable sur la durée. Mais dans les projets plus ambitieux, notamment pour de larges surfaces, la motorisation 12 V, idéalement intégrée à une domotique, facilite les réglages quotidiens et permet un confort d’utilisation maximal.
💡 Conseil de pro : Utilisez toujours des vis en inox A2 pour l’assemblage dans un environnement extérieur. Cela évite la corrosion et prolonge la durée de vie de votre mécanisme.
Matériaux et outillage indispensables pour un mécanisme de lame orientable performant
Le choix des matériaux est un facteur déterminant pour la performance et la durabilité de votre système. Les lames orientables doivent à la fois être légères, solides, et offrir une bonne résistance aux intempéries. Parmi les options disponibles, le bois, l’aluminium extrudé et le PVC présentent des avantages distincts à connaître.
Le bois est apprécié pour son côté chaleureux et ses excellentes qualités isolantes, thermiques et phoniques. Cependant, il nécessite un entretien régulier, avec application d’une lasure ou saturation, pour préserver son intégrité face à l’humidité. Pour un bon compromis, j’opte pour des essences dites classe 3 comme le pin traité ou le mélèze, avec une épaisseur d’au moins 18 mm pour assurer la solidité.
L’aluminium extrudé est la solution idéale pour un mécanisme durable, stable et nécessitant peu d’entretien. Les profilés peuvent être isolés pour limiter les ponts thermiques et offrent une excellente tenue mécanique. Leur épaisseur varie typiquement entre 1,2 et 1,8 mm selon la portée. L’aluminium est parfait pour les cadres ainsi que les axes et pièces mobiles, notamment pour une motorisation intégrée.
Le PVC est quant à lui plus léger et économique. Toutefois, sa flexibilité peut être handicapante sur de grandes portées, et il demande un traitement anti-UV pour ne pas se fragiliser à long terme. Il est adapté principalement pour les façades abritées et les faibles sollicitations.
Au niveau des pièces mobiles, une attention toute particulière est requise. Préférez des axes filetés en inox ou en acier galvanisé, associés à des bagues autolubrifiantes en PTFE ou bronze fritté pour limiter l’usure. Les biellettes et crémaillères doivent être réalisées dans des matériaux résistants à la corrosion, nylon ou métal selon la charge. Des joints brosse ou des moulures en caoutchouc améliorent étanchéité et le confort d’utilisation.
Quant à l’outillage, un équipement complet est nécessaire si vous voulez un assemblage précis. Une scie à onglet garantit des coupes nettes et droites, un perceuse-visseuse avec butée assure le bon positionnement des fixations, et une défonceuse facilite la réalisation de rainures pour les supports d’axe. Le respect de la précision est primordial pour éviter tout frottement excessif ou dysfonctionnement du mécanisme.
Enfin, je recommande vivement de préparer l’atelier soigneusement avant de lancer la fabrication : découpez les lames aux dimensions exactes, poncez les arêtes pour éviter les échardes, appliquez les traitements de protection directement dans l’atelier. Cette organisation réduit le temps de chantier et les erreurs potentielles.
💡 Conseil de pro : Pour un ajustement optimal, utilisez un gabarit de perçage artisanal pour garantir un alignement parfait des axes sur toutes les lames, ce qui facilite le montage et assure la fluidité du mouvement.

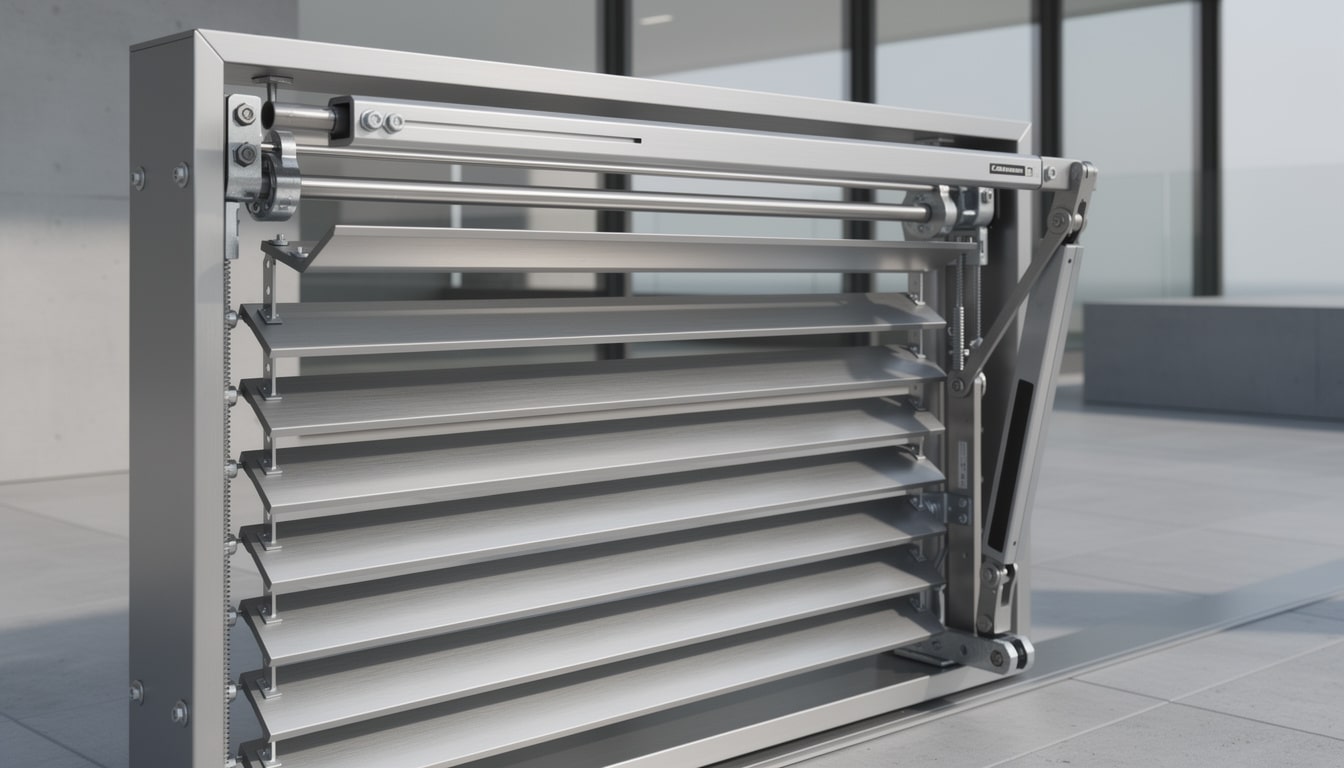

Étapes clés pour fabriquer et assembler un mécanisme orientable solide et précis
Après avoir choisi votre conception et réuni les matériaux et outils, le moment est venu de passer à la réalisation concrète de votre mécanisme. Pour garantir la robustesse et la précision, chaque étape doit être conduite avec soin et rigueur.
La première étape consiste à monter le cadre-support. Qu’il soit en aluminium ou bois massif, il doit être parfaitement d’équerre, stable, et présenter un léger jeu périphérique (5 à 10 mm) pour accueillir des joints d’étanchéité. Utilisez un niveau pour valider la planéité et vérifiez les diagonales. Le cadre est la base structurante, qui conditionne la réussite finale de votre système.
Ensuite, fixez les paliers et axes de rotation. L’alignement est capital pour éviter les points durs. Repérez soigneusement l’entraxe entre chaque palier, percez avec précision et installez des douilles autolubrifiantes. Assurez-vous que l’axe tourne parfaitement libre grâce à un test manuel. Pour les lames, vous devez les monter de manière à ce qu’elles restent parallèles à la traverse et bénéficient d’un mouvement fluide et sans contrainte.
Lorsque plusieurs lames doivent être actionnées simultanément, la liaison par crémaillère ou biellettes est une solution efficace. Fixez les chariots ou leviers à hauteur identique, puis reliez-les à une barre continue animée par la manivelle ou le moteur. Ce système synchronisé permet un réglage simple et uniforme.
En cas de commande manuelle, placez la manivelle à un endroit accessible et privilégiez la démultiplication pour réduire l’effort. Si vous optez pour un moteur 12 V, connectez-le à un module relais et assurez une alimentation stable. Veillez à séparer rigoureusement les câbles forts de ceux de commande pour la sécurité.
Enfin, installez des butées mécaniques pour limiter la course et protéger votre mécanisme. Chaque position doit être stabilisée pour éviter toute usure prématurée ou dégradation sous le vent. Complétez par des joints d’étanchéité sur les zones sensibles pour garantir isolation thermique et phonique.
Tableau récapitulatif des étapes et matériels recommandés
| Étapes | Matériaux/Accessoires | Conseils pratiques |
|---|---|---|
| Montage du cadre | Profilés aluminium ou tasseaux bois, vis inox A2 | Utiliser un niveau et vérifier l’équerrage |
| Installation des axes et paliers | Tiges filetées inox, douilles PTFE, rondelles nylon | Tester la rotation avant fixation définitive |
| Fixation des lames | Axes, goupilles, vis inox | Aligner parfaitement les lames pour fluidité |
| Assemblage du système d’orientation | Biellettes, crémaillères, manivelle ou moteur 12 V | Synchroniser les lames, installer butées course |
| Étanchéité et finition | Joints brosse, mastic silicone, capuchons anti-UV | Vérifier étanchéité et absence d’usure |
Installation, réglages précis et validation du mécanisme pour lames orientables
L’installation sur site demande autant de rigueur que la phase de fabrication. Vérifiez en premier lieu la solidité du dormant existant, qui doit être sain et parfaitement stable pour supporter le cadre. Après avoir repéré les points d’ancrage, je privilégie un perçage doux et l’utilisation de vis inox de qualité. Si la maçonnerie est fragile, la fixation chimique reste la meilleure option pour garantir la tenue dans le temps.
Une fois fixé, les réglages de l’angle d’orientation optimal des lames sont essentiels. En fonction de l’exposition, la position doit être ajustée selon la règle empirique : angle ≈ 90° – hauteur solaire moyenne. Cela signifie par exemple qu’en été, les lames seront positionnées proches de l’horizontale (60° à 75° pour une exposition sud) afin de bloquer efficacement la chaleur, tandis qu’en hiver, une ouverture plus grande permettra de profiter de la chaleur passive. Ce réglage comprend aussi un test fonctionnel d’ouverture et fermeture répétée pour détecter toute résistance causée par un mauvais alignement.
Des outils simples comme un luxmètre pour mesurer la luminosité intérieure peuvent s’avérer très utiles ici. Ils confirment que la protection solaire dosée ne sacrifie pas la clarté ambiante. De même, un thermomètre infrarouge permet de constater la baisse effective de la température côté vitre, démontrant la performance thermique de votre dispositif.
Vous pouvez même réduire votre consommation de climatisation de 10 à 25 % grâce à ce mécanisme, selon l’orientation et la nature de votre habitat. Dans cette démarche, n’hésitez pas à exploiter les conseils disponibles sur https://lekitduplombier.fr/changer-paumelle-fenetre-pvc/ pour optimiser l’ensemble de vos ouvertures.
Entretien, durabilité et optimisation d’un système de lames orientables
Un mécanisme bien conçu est garant de longévité, mais il nécessite néanmoins une maintenance régulière pour conserver sa fluidité et son efficacité. Un entretien annuel consiste notamment à lubrifier les axes avec une huile végétale neutre (colza ou tournesol), nettoyer les lames avec un savon doux pour ne pas altérer les traitements protecteurs, et vérifier le serrage des fixations.
La moindre manifestation de bruit anormal, de résistance ou de jeu excessif doit être analysée rapidement. Une difficulté dans la rotation peut être liée à un alignement défectueux ou à un manque de lubrification, tandis qu’un jeu trop important manifeste souvent une usure des bagues ou des axes.
En cas de panne du mécanisme motorisé, il convient d’examiner le moteur, mais aussi de contrôler que les sécurités mécaniques et électriques fonctionnent bien : fusible thermique, butées mécaniques, protections contre les surcharges. Ces vérifications permettent d’éviter des réparations coûteuses.
Enfin, dans un souci d’économie circulaire et de préservation de l’environnement, pensez à démonter votre système en fin de vie avec soin. Le tri des matériaux (bois, aluminium, PVC, visserie) favorise le recyclage et la valorisation. Cette démarche responsable vous rend acteur de la réduction des déchets et renforce la satisfaction liée à votre réalisation artisanale.
Pour approfondir vos connaissances et découvrir des astuces complémentaires, explorez ce guide détaillé sur la manière de sécuriser un chantier BTP, utile pour vos travaux liés à la pose de cadres lourds : comment sécuriser un chantier efficacement.
Quels sont les avantages d’un mécanisme manuel versus motorisé ?
Le manuel est économique et facile à réparer, idéal pour les surfaces réduites. Le motorisé offre un confort d’utilisation supérieur, notamment pour les grandes baies et usages fréquents, avec une intégration domotique possible.
Comment choisir le bon angle d’orientation pour mes lames ?
L’angle dépend de l’exposition de votre baie et de la saison. En été, privilégiez une faible inclinaison pour bloquer le soleil, tandis qu’en hiver, une ouverture plus grande permet l’apport thermique naturel.
Quels matériaux garantissent le meilleur compromis entre isolation et durabilité ?
Le bois apporte une excellente isolation thermique et phonique avec un aspect naturel, mais réclame un entretien régulier. L’aluminium extrudé offre une longévité supérieure et une bonne résistance aux intempéries, idéale pour les mécanismes motorisés.
Que faire si mes lames orientables présentent des points durs à la rotation ?
Vérifiez d’abord l’alignement des axes et la lubrification des articulations. Un léger ponçage ou une repose de bagues peut s’avérer nécessaire. Évitez cependant les lubrifiants gras qui attirent la poussière.
Comment intégrer mon système de lames orientables dans une domotique ?
La motorisation 12 V peut être reliée à un module domotique open-source pour automatiser les ouvertures selon l’heure, la lumière ou la température, optimisant ainsi le confort et la consommation énergétique.
