Choisir entre un disjoncteur de 16A ou de 20A pour votre chauffe-eau est une étape essentielle de l’installation électrique domestique. Ce choix impacte directement la sécurité de votre système électrique et la longévité de l’appareil. En France, une évolution progressive des normes, particulièrement la réglementation NF C 15-100, a renforcé les exigences pour ce type d’équipement, poussant vers l’utilisation de disjoncteurs plus puissants, notamment les modèles calibrés en 20 ampères. Pourtant, nombreux sont encore les logements équipés d’un disjoncteur 16A, sans que cela soit nuisible à l’usage, tant que la puissance du chauffe-eau et la section des câbles y correspondent strictement.
Au cœur de cette question se trouve une problématique électrique décisive : comment assurer une protection électrique fiable et optimale sans surdimensionner ou sous-dimensionner le dispositif ? Le disjoncteur n’est pas seulement un interrupteur, il est le gardien de votre sécurité, capable de détecter toute anomalie dans le courant électrique et d’intervenir immédiatement.
Résumé de l’article :
- Le disjoncteur 16A est idéal pour des chauffe-eaux jusqu’à environ 2 000 W, avec un cablage en 2,5 mm².
- Au-delà de 2 000 W, un disjoncteur de 20A est nécessaire, accompagné d’un câble de 4 mm².
- Une installation électrique sécurisée impose un circuit dédié pour le chauffe-eau, conforme à la norme NF C 15-100.
- Un disjoncteur mal calibré peut entraîner des coupures fréquentes ou des risques de surcharge.
- Le respect des sections de câble et l’usage d’un disjoncteur différentiel renforcent la sécurité globale.
Le rôle crucial du disjoncteur dans la protection du chauffe-eau
Le disjoncteur est un élément vital pour la sécurité électrique du chauffe-eau. Il intervient en cas de surcharge ou de court-circuit, coupant immédiatement le courant électrique pour éviter tout incident grave, comme une surchauffe ou un incendie. Mais au-delà de la simple coupure, son rôle s’étend à la protection contre les défauts d’isolement via le disjoncteur différentiel.
Il existe deux types de disjoncteurs dans ce contexte : le disjoncteur divisionnaire, qui protège contre les surintensités, et le disjoncteur différentiel, qui détermine les fuites de courant. Ensemble, ils forment une barrière quasi-incassable contre les défaillances électriques. Par exemple, si une fuite électrique est détectée dans le circuit du chauffe-eau, le disjoncteur différentiel coupe l’alimentation avant que cela ne devienne dangereux.
Chaque installation moderne exige donc un disjoncteur dédié pour le chauffe-eau, distinct des autres circuits. Cela prévient les coupures intempestives causées par des charges trop élevées sur d’autres appareils. Le respect de cette règle simple est souvent négligé, causant des tracas que l’on peut évincer dès le départ.
Le lien entre calibre du disjoncteur et puissance du chauffe-eau
Le calibre du disjoncteur (exprimé en ampères) doit correspondre à la puissance nominale exprimée en watts du chauffe-eau. Pour vous orienter, voici une règle pratique bien répandue :
- Chauffe-eau jusqu’à 2 000 W : disjoncteur de 16A avec câble de 2,5 mm².
- Chauffe-eau au-delà de 2 000 W : disjoncteur de 20A et câble de 4 mm².
Cette distinction assure une protection optimale sans provoquer de déclenchements intempestifs. Un calibre trop faible peut engendrer des coupures répétées, tandis qu’un calibre trop élevé réduit la capacité de protection en conditions critiques.
Comprendre la norme NF C 15-100 et son impact sur le choix du disjoncteur
La norme NF C 15-100 est la référence incontournable en matière d’installations électriques résidentielle en France. Pour le chauffe-eau, elle impose notamment un circuit dédié protégé par un disjoncteur dont le calibre doit correspondre précisément à la puissance et à la section des câbles utilisés. Cette norme est garante d’une installation sécurisée, agréée et durable.
Selon la norme, chaque chauffe-eau doit être protégé par :
- Un disjoncteur d’installation adapté au courant maximal absorbé.
- Un disjoncteur différentiel 30 mA pour détecter toute fuite de courant, limitant ainsi les risques d’électrocution.
- Un tableau électrique clairement identifié, avec circuits bien repérés.
Dans les installations neuves, cette norme tend à favoriser le disjoncteur 20A associé à une section de câble plus importante, pour une meilleure marge de sécurité et pour s’adapter à des chauffe-eaux de plus forte puissance, notamment thermodynamiques. Dans les installations anciennes encore équipées en 16A, la mise à niveau s’impose souvent au moment du remplacement ou de la rénovation.
Les conséquences d’un non-respect des normes
Un disjoncteur sous-dimensionné provoque des coupures répétées, une usure prématurée des composants, et peut rendre le chauffe-eau inutilisable aux heures cruciales où l’eau chaude est nécessaire. À contrario, un disjoncteur surdimensionné ne détecte pas certaines anomalies, compromettant la sécurité globale de l’installation et pouvant générer des risques d’incendie ou d’électrocution.
Le respect de la norme NF C 15-100 est donc incontournable, et la consultation d’un professionnel qualifié lors de toute modification est impérative pour assurer une installation électrique conforme et fiable.
Configurer correctement son installation électrique pour un chauffe-eau performant
Au-delà du simple choix du disjoncteur, la qualité de la protection électrique repose sur la configuration complète de l’installation. Chose à ne pas négliger :
- Section des câbles : Pour un disjoncteur 16A, un câble de 2,5 mm² est requis, tandis qu’un disjoncteur 20A nécessite une section de 4 mm². Ceci évite la surchauffe et garantit un flux optimal de courant.
- Circuit dédié : Le chauffe-eau doit être alimenté via un circuit indépendant pour éviter que des fluctuations ou surcharges dues à d’autres appareils n’entraînent des coupures intempestives sur l’appareil.
- Contacteur jour/nuit : Ce dispositif peut être intégré pour économiser de l’énergie en programment les heures de chauffe sur les plages horaires économiques.
- Mise à la terre : Obligatoire pour toute installation d’eau chaude électrique afin d’éviter tout risque d’électrocution.
Un schéma d’installation rigoureux favorise la durabilité du ballon d’eau chaude et assure un fonctionnement fiable sur le long terme. Des contrôles réguliers, notamment l’inspection de la continuité de la terre et du disjoncteur différentiel, renforcent la sécurité.
Une astuce professionnelle pour économiser tout en préservant la sécurité
L’intégration d’un contacteur jour/nuit piloté par un disjoncteur de 2A dédié permet d’optimiser la consommation électrique et de tirer parti des heures creuses. Le chauffe-eau se met en marche automatiquement à ces moments privilégiés, réduisant ainsi la facture d’électricité.
Erreurs fréquentes à éviter lors du choix du disjoncteur pour chauffe-eau
En plus des normes, il est capital de ne pas commettre certaines erreurs courantes qui peuvent compromettre à la fois la sécurité et la pérennité de votre installation :
- Ignorer la puissance réelle du chauffe-eau : Le plus fréquent, cela conduit à un disjoncteur inadapté.
- Utiliser un disjoncteur non dédié : Le circuit du chauffe-eau doit rester isolé.
- Négliger la section des câbles : Un câble trop fin chauffera et pourra causer des pannes graves.
- Installer soi-même sans qualification : Prendre ce risque revient à fragiliser l’ensemble du système.
- Surdimensionner le disjoncteur : Le disjoncteur 20A ne doit pas remplacer un 16A inadapté.
Les conséquences peuvent être aussi simples qu’un disjoncteur qui saute à chaque utilisation ou aussi dramatiques qu’un incendie électrique. Faire vérifier son installation par un électricien certifié reste la meilleure garantie contre ces désagréments.
Les critères indispensables à vérifier avant installation
- Puissance exacte du chauffe-eau (en W)
- Section des câbles entre tableau et appareil
- Type et calibre du disjoncteur
- Présence d’un disjoncteur différentiel
- Fonctionnalité du contacteur jour/nuit

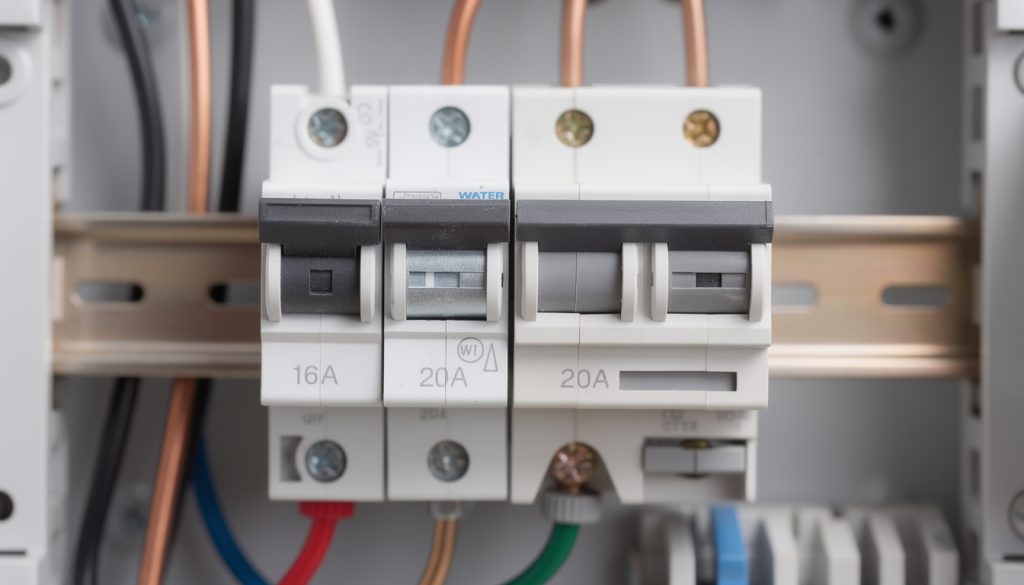

Comparatif des disjoncteurs 16A et 20A pour chauffe-eau électriques
| Critère | Disjoncteur 16A | Disjoncteur 20A |
|---|---|---|
| Puissance maximale recommandée | Jusqu’à 2 000 W | Au-delà de 2 000 W (jusqu’à 3 700 W et plus) |
| Section de câble conseillée | 2,5 mm² | 4 mm² |
| Type de chauffe-eau adapté | Modèles standards, petits ballons | Ballons thermodynamiques, grands volumes |
| Risque en cas de mauvais dimensionnement | Coupures fréquentes, déclenchements intempestifs | Risque de non-protection, surchauffe possible |
| Conformité à la norme NF C 15-100 | Oui pour puissance inférieure à 2 000 W | Obligatoire pour plus de 2 000 W |
Pourquoi est-il important d’avoir un disjoncteur dédié pour mon chauffe-eau ?
Un disjoncteur dédié évite que des fluctuations ou surcharges sur d’autres circuits n’entraînent des coupures intempestives de l’alimentation du chauffe-eau, garantissant ainsi un fonctionnement stable et sécurisé.
Puis-je remplacer un disjoncteur 16A par un 20A sans changer les câbles ?
Non, le disjoncteur et la section de câble doivent être cohérents. Passer à un disjoncteur 20A exige un câble de 4 mm² pour éviter les surchauffes et garantir la sécurité.
Comment savoir si mon disjoncteur chauffe-eau est obsolète ?
Si le disjoncteur coupe fréquemment sans raison apparente ou émet des bruits bizarres, il est conseillé de le faire contrôler ou changer par un professionnel.
Le contacteur jour/nuit est-il obligatoire ?
Il n’est pas obligatoire mais fortement recommandé pour réaliser des économies d’énergie en programmant le fonctionnement durant les heures creuses.
Que faire en cas de doute sur l’installation ?
Ne jamais intervenir seul. Faites appel à un électricien qualifié pour éviter des risques électriques ou un non-respect des normes.
