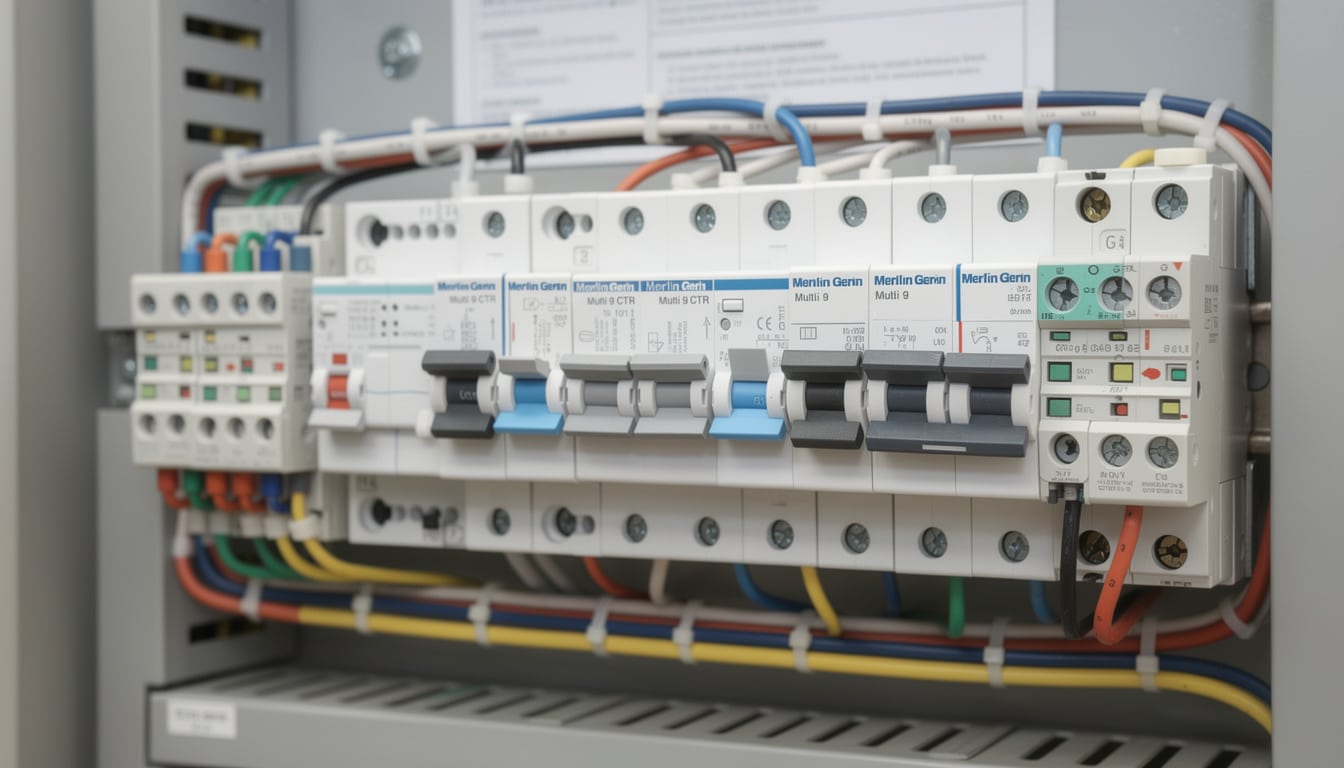

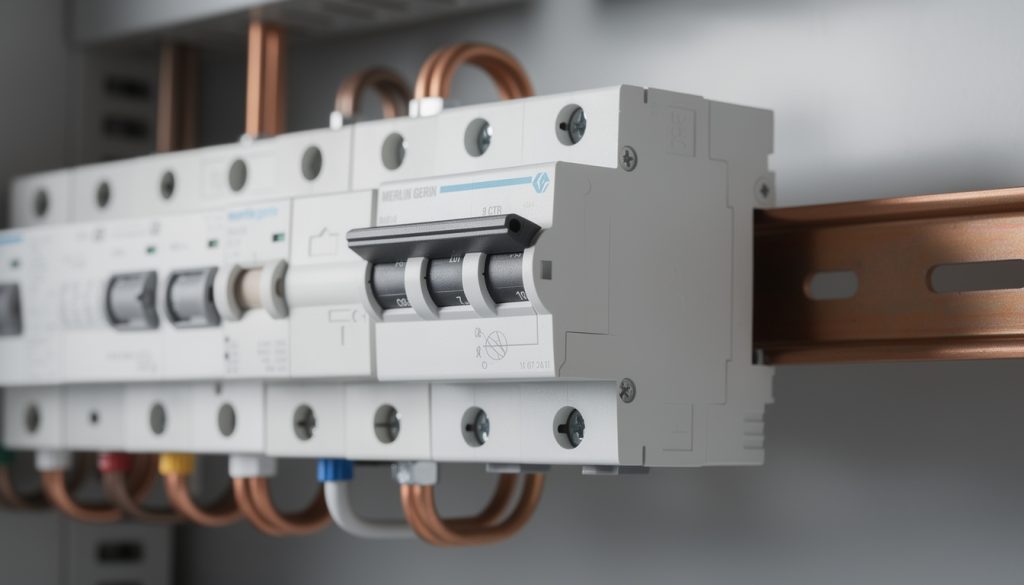

La série Merlin Gerin Multi 9 CTR s’impose comme une solution incontournable pour les professionnels et particuliers soucieux d’optimiser leur installation électrique. Conçue pour offrir une sécurité électrique renforcée et une fiabilité durable, cette gamme modulaire répond aux exigences spécifiques des bâtiments modernes, qu’ils soient résidentiels, tertiaires ou industriels. Avec une modularité étudiée et une performance électrique reconnue, le Multi 9 CTR s’adapte parfaitement aux évolutions techniques et aux besoins de maintenance courante. Découvrez pourquoi cette série reste un choix privilégié pour protéger et automatiser vos circuits, tout en facilitant les interventions et rénovations sur vos installations.
Résumé de l’article :
- Polyvalence unique : le Multi 9 CTR couvre un large spectre d’appareillages modulaires, du disjoncteur à la gestion automatique des charges.
- Sécurité renforcée : protection jusqu’à 50 kA, choix précis de courbes de déclenchement adaptées à chaque usage électrique.
- Programmation et gestion intelligente : interrupteurs horaires et relais pour piloter les équipements aux heures creuses.
- Modularité facilitée : accessoires compatibles pour personnaliser et faire évoluer l’installation sans tout rénover.
- Entretien et maintenance simplifiés : remplacement facile des modules pour une longévité accrue.
Les fondements techniques et la polyvalence du Merlin Gerin Multi 9 CTR pour une installation électrique optimale
Le Merlin Gerin Multi 9 CTR ne se limite pas à un simple appareil, mais représente une gamme complète d’éléments modulaires destinés à sécuriser et automatiser toute installation électrique. Sa conception sur rail DIN facilite son intégration dans des tableaux électriques existants ou neufs, sans imposer des travaux importants. Cette gamme offre une performance électrique remarquable avec des disjoncteurs supportant jusqu’à 125 A, une capacité bien adaptée aux exigences domestiques et professionnelles.
Ce système convient aussi bien aux circuits d’éclairage qu’aux installations de prises électriques ou encore aux moteurs nécessitant une protection spécifique. Le choix offert entre différentes courbes de déclenchement (B, C, D et MA) garantit une protection circuits sur mesure, évitant ainsi les coupures intempestives ou les défaillances en cas de surcharge ou court-circuit. Par exemple, la courbe C est idéale pour protéger les circuits domestiques classiques, tandis que la courbe D est réservée aux charges avec forts appels de courant, comme les moteurs industriels.
Le Merlin Gerin Multi 9 CTR privilégie une construction robuste mais aussi rapide à dépanner ou modifier. Son format modulaire implique que chaque élément dispose de fonctions précises, mais elles peuvent être combinées efficacement, ce qui constitue un avantage évident en termes de maintenance. Avoir la possibilité d’ajouter ou de retirer un module sans perturber l’ensemble évite les longues coupures et améliore la durée de vie de l’équipement.
Enfin, l’ergonomie de la gamme Multi 9 CTR facilite le travail des électriciens lors de l’installation ou des visites de maintenance. Les bornes bien identifiées et la compatibilité avec divers accessoires assurent des montages propres, sécurisés et conformes aux normes actuelles, notamment la NFC 15-100. Ce souci du détail permet également d’anticiper les évolutions futures de l’installation sans surcharge de travaux.
Maîtriser la sécurité électrique et la protection des circuits grâce aux courbes et capacités du Merlin Gerin Multi 9 CTR
Une sécurité électrique optimale s’appuie sur une protection adaptée aux caractéristiques des équipements et aux spécificités de chaque circuit. Le Merlin Gerin Multi 9 CTR propose une variété de courbes de déclenchement adaptées, avec notamment les courbes B, C, D et MA. Cette diversité permet de répondre à tous les cas de figure : de la simple prise domestique au moteur industriel à forte inertie.
La courbe B convient aux charges résistives courantes comme l’éclairage, offrant une réaction rapide pour éviter les dommages en cas de surcharge légère. La courbe C, très répandue, se destine aux circuits standards où l’on trouve des prises et des moteurs de faible puissance. Plus spécifiques, les courbes D et MA correspondent à des usages industriels soumis à des pics d’intensité importants au démarrage, assurant une protection sans déclenchement intempestif.
Par ailleurs, la capacité de coupure élevée, allant jusqu’à 50 kA selon les modèles, garantit une interruption efficace en cas de défaut sévère. Cela est crucial pour éviter les incidents qui pourraient mettre en danger les personnes ou les biens. Le Multi 9 CTR s’intègre également facilement avec les modules différentiels Vigi, qui renforcent encore la protection grâce à une détection rapide des fuites à la terre.
Quels sont les avantages concrets de cette personnalisation de la protection ? En premier lieu, chaque circuit bénéficie d’une sécurité électrique adaptée, ce qui évite les arrêts inutiles et augmente la disponibilité du système. Par exemple, une pompe industrielle équipée d’un disjoncteur à courbe D ne subira pas de coupures intempestives dues aux pics d’appel de courant initiaux, alors qu’un disjoncteur à courbe B le déclencherait régulièrement.
La coordination précise des modules amont et aval reste primordiale pour garantir une chaîne de protection cohérente et reproductible. Cela limite les risques de surcharge trop sévères ou de déclenchement inutile. Enfin, la compatibilité modulaire permet d’ajouter ou remplacer des protections sans remettre en cause le reste de l’installation électrique, ce qui représente un atout majeur en termes de maintenance.
Automatisation domestique et gestion intelligente du courant avec le contacteur Merlin Gerin Multi 9 CT
Le contacteur Merlin Gerin Multi 9 CT joue un rôle central dans l’automatisation domestique en optimisant la gestion des charges importantes, comme les chauffe-eaux ou les systèmes de ventilation, selon la plage horaire des tarifs heures creuses. Grâce à une programmation fine, ce dispositif permet de réaliser des économies d’énergie appréciables tout en assurant un confort maximal.
Le contacteur se distingue par son fonctionnement en trois modes facilement sélectionnables en façade : Auto, qui active la charge selon le signal du compteur heures creuses ou d’une horloge programmable ; Marche forcée, offrant une mise en marche instantanée manuelle ; et Arrêt, pour désactiver complètement la charge. Cette souplesse d’usage permet de répondre à tous les besoins, qu’ils soient ponctuels ou permanents.
Le câblage distingue clairement le circuit de commande, qui reçoit le signal de pilotage (230 V par exemple), du circuit de puissance, qui alimente l’appareil. Cette séparation garantit une sécurité électrique accrue et simplifie le diagnostic en cas de dysfonctionnement. Par exemple, en cas d’absence d’activation en mode Auto, il suffit de contrôler la tension sur les bornes A1 et A2 pour vérifier la présence du signal de commande.
Une bonne programmation de l’horloge ou du signal compteur est essentielle pour éviter les erreurs et optimiser le fonctionnement. L’intégration parfaite du Multi 9 CT dans les chaînes d’appareils Multi 9 assure une compatibilité totale et une maintenance facilitée. Ce genre d’automatisation contribue ainsi à réduire la consommation énergétique, tout en protégeant les circuits sensibles contre les surcharges et les dysfonctionnements.
💡 Conseil de pro : privilégiez une horloge programmable avec réserve de marche intégrée pour éviter les décalages d’activation après une coupure de courant, un élément souvent négligé mais crucial pour un pilotage fiable.
Accessoires et relais impulsionnels Multi 9 CTR : modularité et flexibilité au service de la rénovation électrique
Au-delà des fonctions de base, la série Multi 9 CTR propose une palette complète d’accessoires modulaires ouvrant la voie à une véritable personnalisation de votre installation électrique. Relais impulsionnels, contacts auxiliaires, dispositifs de verrouillage… Chaque composant peut être ajouté ou remplacé aisément, sans contraintes majeures.
Par exemple, l’installation d’un relais impulsionnel Multi 9 permet de piloter un éclairage de manière centralisée depuis plusieurs points du bâtiment, solution idéale dans les escaliers ou couloirs d’immeubles tertiaires. Cette modularité réduit non seulement le câblage superflu mais facilite aussi la gestion et le dépannage. Le format standard sur rail DIN garantit également une cohabitation harmonieuse entre les différents modules.
La flexibilité est un atout puissant lorsqu’il s’agit de rénovation : il n’est plus nécessaire de repenser toute la structure électrique pour intégrer une nouvelle fonctionnalité. La capacité à étendre ou modifier l’armoire avec des composants modulaires Multi 9 CTR réduit significativement le temps passé sur chantier et les coûts associés. Chaque intervention gagne en précision et en efficacité, ce qui est primordial pour les gestionnaires de bâtiments et électriciens en charge de la maintenance.
Un point d’attention toutefois : avec le temps, l’empilement des accessoires peut rendre complexe la traçabilité des circuits. Je recommande donc une documentation technique rigoureuse et une planification soignée pour éviter tout embrouillamini qui pourrait ralentir une future intervention. Une bonne cartographie des modules et branchements devient indispensable pour tirer le meilleur parti de cette modularité.
💡 Conseil de pro : actualisez systématiquement les schémas électriques du tableau dès qu’un accessoire est ajouté ou retiré. Cela économisera un temps précieux lors des réparations ou inspections ultérieures.
Tableau comparatif des courbes de déclenchement Multi 9 CTR pour le choix adapté à votre installation électrique
| Courbe de déclenchement | Usages recommandés | Caractéristiques clés |
|---|---|---|
| B | Éclairage, charges résistives domestiques | Réaction rapide, protège contre les courts-circuits courants |
| C | Circuits standards, prises, petits moteurs | Protection équilibrée pour charges mixtes et démarrages modérés |
| D | Moteurs industriels, transformateurs avec forts appels de courant | Supporte les pics jusqu’à 10 fois le courant nominal, évite les déclenchements intempestifs |
| MA | Applications spécifiques nécessitant une forte ponctualité magnétique | Protection sur-mesure pour usages très ponctuels et sensibles |
Comment choisir la bonne capacité du disjoncteur Multi 9 pour mon installation ?
Il est essentiel d’évaluer la puissance totale de la charge (en watts) puis de diviser par la tension pour obtenir l’intensité en ampères. Le disjoncteur choisi doit supporter cette intensité avec une marge de sécurité, généralement 20 % au dessus.
Peut-on installer soi-même un contacteur Merlin Gerin Multi 9 CT ?
Oui, à condition de maîtriser les règles de sécurité électrique, de couper l’alimentation et de respecter les normes en vigueur. Sinon, il est conseillé de faire appel à un professionnel qualifié.
Quels sont les avantages d’une programmation horaire pour le contacteur Multi 9 CT ?
La programmation permet de réduire la consommation en ne faisant fonctionner les équipements qu’aux heures creuses. Elle préserve aussi la durée de vie des appareils en évitant un fonctionnement continu inutile.
Comment vérifier le bon fonctionnement du contacteur Multi 9 CT ?
Utilisez un multimètre pour contrôler la présence de tension sur les bornes de commande (A1 et A2) pendant les heures creuses. Vérifiez aussi que le commutateur n’est pas bloqué en marche forcée.
Quelles précautions pour la maintenance des modules Multi 9 CTR ?
Inspectez régulièrement les connexions, recherchez les signes de chauffe ou d’usure, et remplacez immédiatement les composants endommagés pour garantir la sécurité et la fiabilité.
