Dans une installation normale, l’eau circule du réseau public vers les robinets et les équipements du logement. Mais ce sens de circulation n’est pas absolument garanti : une variation de pression peut, dans certaines situations, provoquer un retour d’eau de l’installation privée vers l’amont. C’est précisément ce phénomène qu’un dispositif antipollution cherche à empêcher.
SFERACO est un spécialiste de la robinetterie et des équipements destinés notamment aux réseaux d’eau, au bâtiment et à l’industrie. Le site SFERACO présente différentes solutions de protection des réseaux d’eau potable, avec plusieurs configurations de raccordement et de contrôle.
Pour comprendre comment ces équipements bloquent un reflux, les clapets antipollution SFERACO permettent notamment d’observer plusieurs montages conçus pour protéger le réseau d’eau potable contre un retour depuis l’installation située en aval.
Résumé de l’article :
- Un clapet antipollution empêche l’eau de repartir de l’installation privée vers le réseau situé en amont.
- Il se ferme automatiquement lorsque la pression s’inverse ou que le débit cesse.
- Un clapet anti-retour classique et un clapet antipollution ne répondent pas toujours au même niveau de risque.
- Le dispositif doit être monté dans le bon sens, rester accessible et pouvoir être contrôlé.
- Le choix du modèle dépend de la configuration du réseau et du risque de retour d’eau à couvrir.
Qu’est-ce qu’un clapet antipollution ?
Un clapet antipollution est un dispositif mécanique qui autorise l’eau à circuler dans le sens prévu, tout en empêchant son retour dans le sens inverse. Sa fonction ne consiste donc pas simplement à améliorer le confort de l’installation : il participe à la protection sanitaire du réseau contre une eau susceptible d’avoir été altérée après son entrée dans le bâtiment.
Le terme « retour d’eau » a d’ailleurs un sens précis. Il désigne une circulation de l’aval vers l’amont, soit l’inverse de l’écoulement normal. Le problème peut apparaître lorsqu’un changement de pression modifie temporairement l’équilibre hydraulique de l’installation.
Comment le clapet réagit-il lorsque la pression s’inverse ?
Le principe est assez simple à visualiser. Tant que la pression en amont pousse l’eau vers l’installation, l’obturateur du clapet s’ouvre et laisse passer le débit. Si la pression en aval rejoint ou dépasse celle de l’amont, le ressort ramène l’obturateur sur son siège : le passage se ferme.
| Situation | Circulation de l’eau | Réaction du clapet | Conséquence |
|---|---|---|---|
| Fonctionnement normal | Amont vers aval | Ouverture | Alimentation normale du logement |
| Équilibre des pressions | Le débit cesse | Fermeture | Le réseau amont reste isolé |
| Pression aval supérieure | Retour d’eau possible | Fermeture maintenue | Le reflux est bloqué |
| Clapet défectueux ou encrassé | Protection incertaine | Fonctionnement à vérifier | Un contrôle devient nécessaire |
Prenons un exemple simple : un équipement raccordé au réseau contient une eau qui n’a plus nécessairement les mêmes caractéristiques que l’eau potable distribuée. Si une dépression apparaît côté réseau, cette eau ne doit pas pouvoir être aspirée en sens inverse. Le clapet crée alors une séparation mécanique entre les deux côtés de l’installation.
Clapet anti-retour et clapet antipollution : quelle différence ?
Les deux dispositifs reposent sur le même principe général : empêcher un fluide de repartir en arrière. Mais « clapet anti-retour » est une appellation très large. Un modèle peut servir sur une pompe, une évacuation ou différents circuits techniques.
Le clapet antipollution répond, lui, à un enjeu plus précis : éviter qu’un retour d’eau ne compromette la protection d’un réseau destiné à la consommation humaine. Cette distinction est importante, car tous les risques de retour d’eau ne nécessitent pas nécessairement le même type de dispositif.
Où installer un clapet antipollution ?

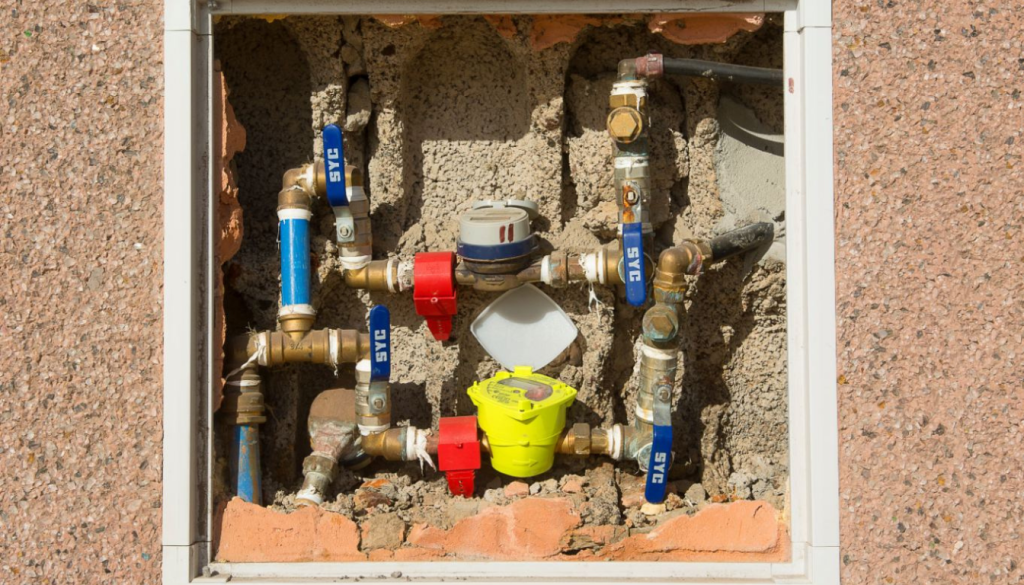

Sur une installation domestique, ce type de protection peut notamment être placé en aval du compteur et d’une vanne d’arrêt. L’emplacement ne doit toutefois pas être choisi uniquement parce qu’il reste un morceau de canalisation disponible : le clapet doit rester accessible afin de pouvoir être inspecté et entretenu.
Le sens de montage indiqué sur le corps doit également être respecté. Avant la pose, la canalisation doit être propre afin d’éviter qu’une impureté vienne gêner la fermeture de l’obturateur.
Cette zone située après le compteur peut comporter plusieurs équipements qui n’ont pas la même fonction. Le réducteur de pression, par exemple, agit sur la pression distribuée dans le logement et non sur le risque de reflux. Pour comprendre son rôle et sa maintenance, Le Kit du Plombier détaille également l’entretien d’un réducteur de pression d’eau.
Une vidéo pour visualiser le fonctionnement
Le mouvement de l’obturateur étant difficile à observer une fois le clapet monté, une démonstration permet de mieux comprendre ce qui se passe à l’intérieur lorsque les pressions évoluent.https://www.youtube.com/embed/jPUqyIZ_NXc
Comment contrôler et entretenir le dispositif ?
Un clapet installé depuis plusieurs années ne doit pas être considéré comme efficace par principe. Des dépôts, des particules ou l’usure d’un composant peuvent affecter son fonctionnement. Certains modèles sont équipés de purges ou de prises de contrôle qui facilitent leur vérification sans devoir déposer complètement l’appareil.
- garder le clapet accessible après la pose ;
- surveiller l’apparition de fuites autour des raccords ;
- éviter d’ignorer un dispositif fortement entartré ou encrassé ;
- faire vérifier le mécanisme en cas de doute sur son fonctionnement ;
- ne pas remplacer un dispositif par un modèle choisi uniquement selon son diamètre.
Le choix dépend en effet aussi du niveau de risque à couvrir. Dans certaines installations plus sensibles, un simple clapet antipollution ne constitue pas forcément la protection adaptée et un dispositif différent peut être nécessaire.
💡 Conseil de pro : avant de remplacer un clapet existant, relevez son sens de montage, son diamètre, ses références et la présence éventuelle de prises de contrôle. Cela évite de poser un modèle compatible mécaniquement mais inadapté à la protection recherchée.
Que dit la réglementation sur les retours d’eau ?
La réglementation française ne se résume pas à la formule « un clapet antipollution est obligatoire partout ». L’enjeu réglementaire est plus précisément d’empêcher qu’un retour d’eau puisse dégrader la qualité de l’eau destinée à la consommation humaine et d’adapter le dispositif de protection au risque rencontré.
L’arrêté du 10 septembre 2021 relatif à la protection contre les pollutions par retours d’eau définit notamment le retour d’eau comme un écoulement dans le sens inverse du sens normal. Il encadre aussi la vérification et l’entretien des dispositifs de protection dans les installations auxquelles il s’applique.
Pour une maison existante, une rénovation ou une installation comportant plusieurs circuits ou usages particuliers, il est donc préférable de raisonner à partir de la configuration réelle plutôt que d’appliquer une règle générale. En cas de doute, le service des eaux ou un professionnel compétent peut aider à identifier le dispositif approprié.
Pourquoi l’absence de protection peut poser problème
Un retour d’eau passe généralement inaperçu : il ne provoque pas nécessairement une fuite visible ni une chute spectaculaire de débit. C’est justement ce qui rend la protection importante. Le clapet agit automatiquement au moment où les conditions de pression deviennent défavorables.
Son intérêt tient donc moins à ce que l’on voit au quotidien qu’à ce qu’il empêche : le passage d’une eau située en aval vers un réseau qui doit rester protégé.
Conclusion
Le clapet antipollution est une petite pièce, mais son rôle est très ciblé : maintenir le sens de circulation de l’eau et isoler l’amont lorsqu’un reflux devient possible. Pour être réellement efficace, il doit être adapté au risque, monté dans le bon sens, rester accessible et pouvoir être contrôlé.
Avant de remplacer ou d’ajouter un clapet après le compteur, mieux vaut donc identifier la fonction recherchée. Une protection contre les retours d’eau, un réducteur de pression et un clapet utilisé sur un autre circuit peuvent se ressembler de loin, mais ils ne répondent pas au même problème.
